液動執行器
來源：上海草莓操逼视频閥門科技有限公司 作者：草莓视频下载APP蝶閥球閥執行器廠家 點擊量：2263
品牌：上海草莓操逼视频
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 液動執行器
型號: FDQ係列
標準: 國標
壓力環境: 常壓
加工定製: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯係客服 13917586261
【產品概述】

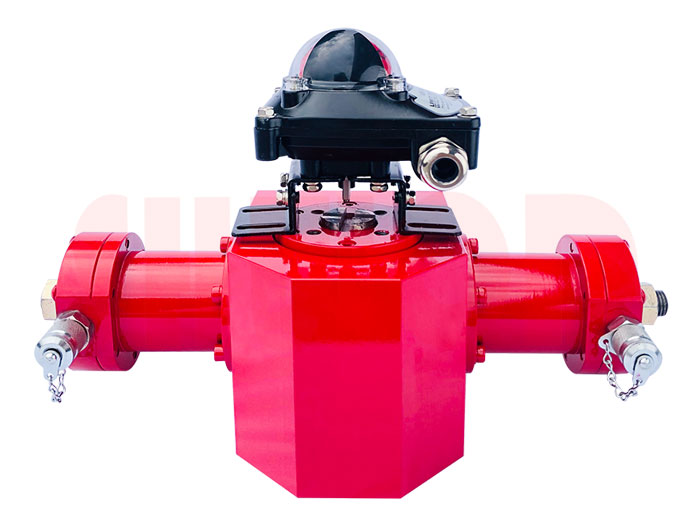

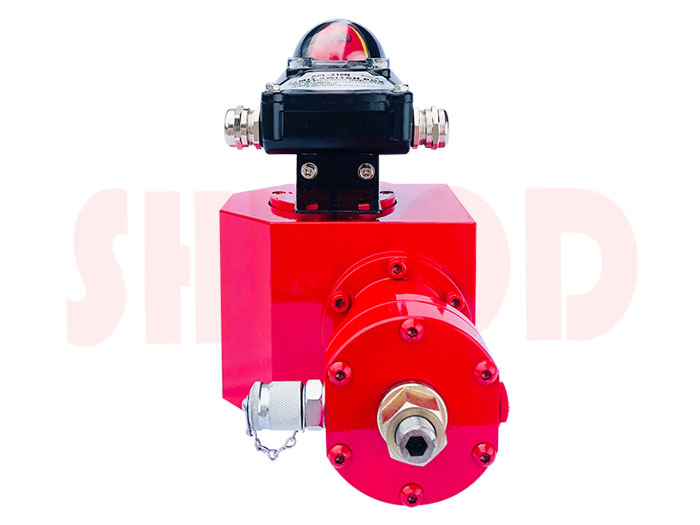

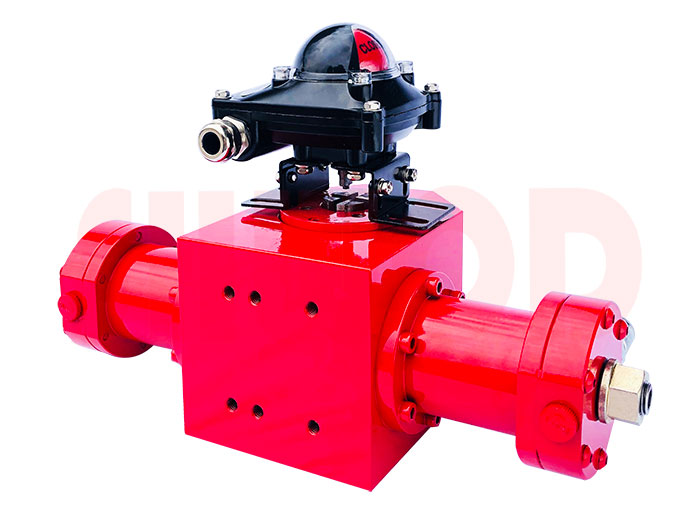

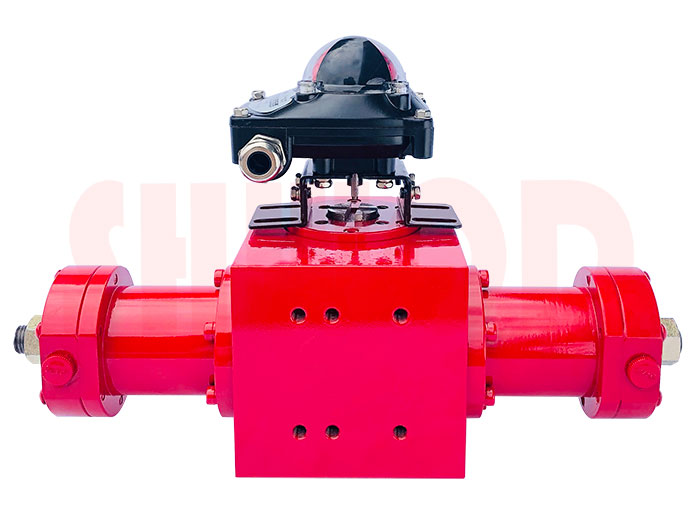

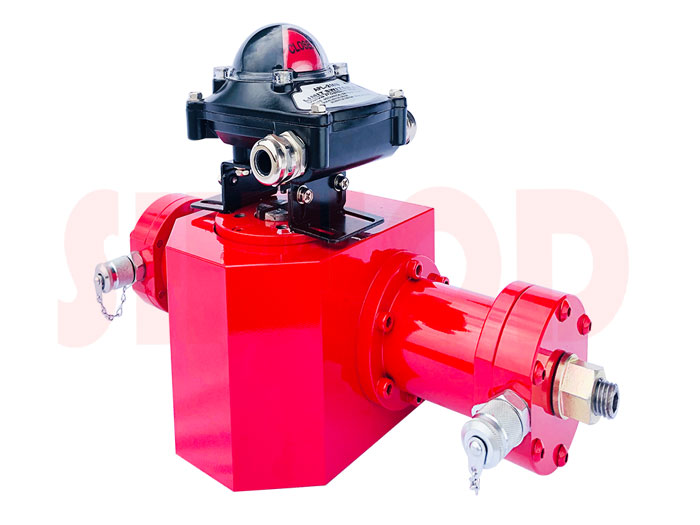

液動執行器采用齒輪齒條機構，可選單作用和雙作用，具有啟閉扭矩大，結構簡單可靠，體積小巧，運動平穩，輸出扭矩呈線性等特點。可選擇搭配離合式手動機構，或者閥門限位開關，可作為液動球閥，液動蝶閥等角行程動作閥門的執行機構。
【產品參數】
| 型號規格 | 公稱扭矩 （N.M） | 搭配蝶閥規格 （軟密封PN16） | 搭配軟密封球閥規格 | 工作腔體積 （ml） | 參考重量 （kg） | |
| PN16 | PN25 | |||||
| FDQ-40 | 300 | DN25~DN150 | DN25~DN150 | DN25~DN125 | 36 | 11.8 |
| FDQ-50 | 500 | DN200,DN250 | DN200 | DN150，DN200 | 74 | 20.5 |
| FDQ-63 | 1000 | DN300,DN350 | DN250,DN300 | DN250 | 150 | 34.6 |
| FDQ-80 | 3000 | DN400~DN500 | DN350, N400 | DN300，N350 | 471 | 75.4 |
| FDQ-100 | 6000 | DN600~DN800 | DN450~DN500 | DN400~DN450 | 954 | 139.6 |
| FDQ-125 | 11000 | DN900 | DN600,DN700 | DN500，DN600 | 1718 | 192.3 |
| FDQ-140 | 16000 | DN100 | DN800 | DN700 | 2540 | 283.5 |
注：公稱扭矩為10MPa-13MPa壓力時數據；其它規格詳詢本公司。
【性能特點】
缸筒兩側設置有行程調節螺釘，支持雙向行程調節，調節範圍±3°；
執行器底部連接符合ISO5211標準，具備通用性和互換性；
執行器頂部限位開關安裝位置支持閥位指示器，以及限位開關的安裝，符合30-80/130-H20/30行業標準。

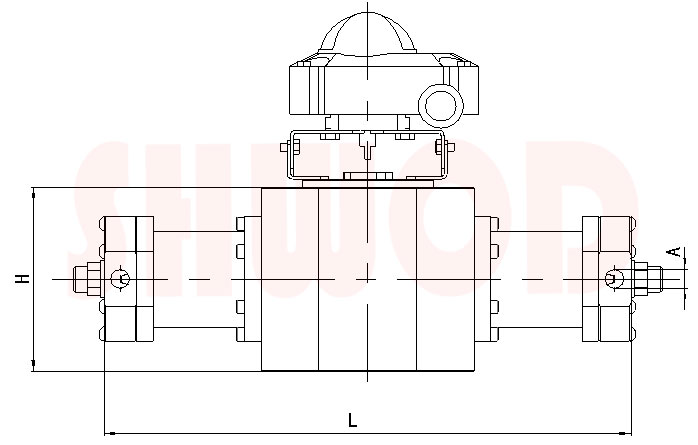

【外形尺寸】
| 型號規格 | L | H | 油口A | 閥門接口 | 限位器接口 |
| FDQ-40 | 259 | 110 | G1/4 | F05/F07 | 30-80-H20 |
| FDQ-50 | 305 | 124 | F07/F10 | ||
| FDQ-63 | 332 | 152 | F10/F12 | ||
| FDQ-80 | 460 | 185 | F12/F14 | 30-130-H30 | |
| FDQ-100 | 595 | 220 | F14/F16 | ||
| FDQ-125 | 643 | 304 | G3/8 | F16/F25 | |
| FDQ-140 | 700 | 310 | F25/F30 |
